一、改性沉淀硫酸鋇M-700K1介紹

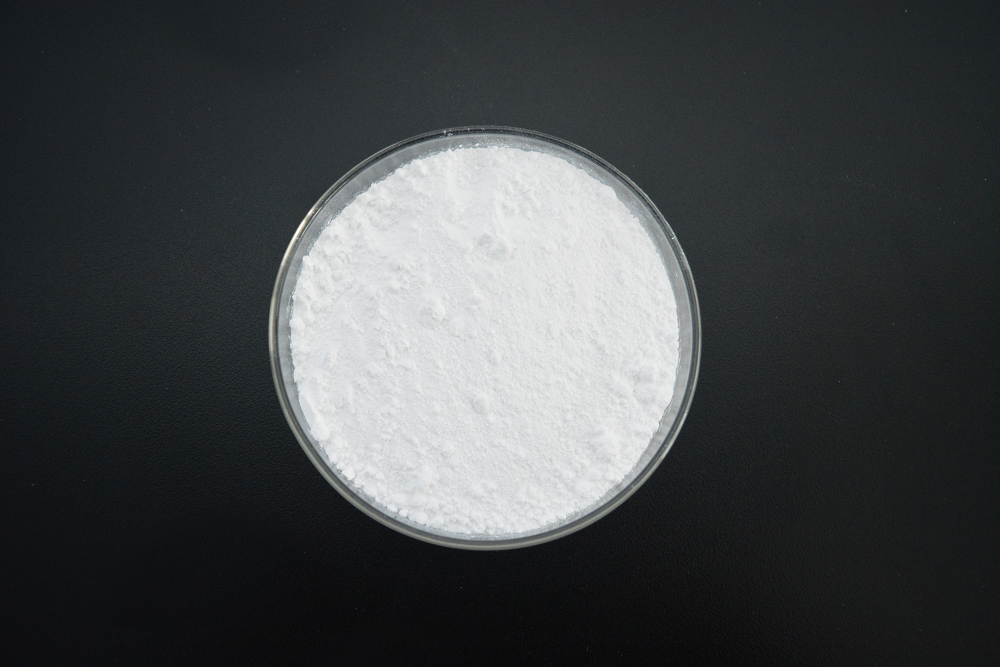

1.1產品介紹

M-700K1是云浮鴻志新材料有限公司采用全新的硫酸法工藝生產，用碳酸鋇加硫酸進行反應，生成超細沉淀硫酸鋇。采用偶聯劑改性處理，過程嚴格控制各種參數，經過多道分級過濾，保證結晶粒子均勻。產品具有粒徑分布范圍窄、耐酸耐堿、沒有硫化物、沒有臭味、無黑點雜質、白度高、比表面積大、分散性好、透明度高、光澤度高、懸浮性好等特性。可廣泛應用于各種涂料、油墨色漿，能顯著提高制品表面光澤度、顯色性、防沉性、耐水性，從而降低成本。

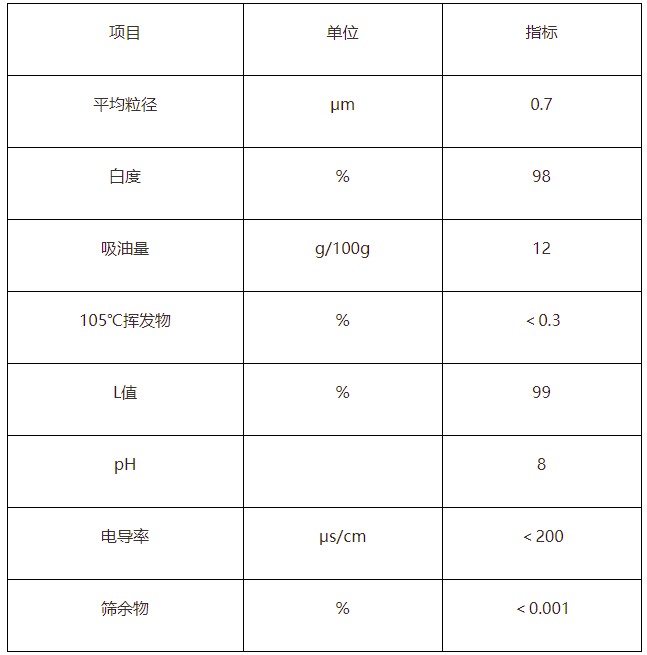

1.2技術指標

1.3產品優勢

① 純度高、耐酸堿、防腐性好、耐候性好。

② 比表面積低，容易潤濕，表面能低，分散性好。

③ 不同于普通工藝生產，幾乎沒有硫化物，沒有氣味。

④ 粒徑均勻，吸油量低，減少VOC，具有很好的流平性。

⑤ 白度高，色中性，具有超高的光澤度，可減少制品色差。

⑥ L值高，偏藍相，具有空間位隔效應，能減少鈦白粉用量。

⑦ 雜質少，無黑點，無有害物質，能保證制品安全性和清潔性。

⑧ 硬度適中，不含石英等雜質，可減少涂料研磨時間和損耗率。

二、試驗情況

2.1改性沉淀硫酸鋇M-700K1用于白色體系

涂料配方工藝：先將A2560丙烯酸樹脂、硫酸鋇、鈦白粉、分散劑、消泡劑、二甲苯以2000轉分散20分鐘，再加入流平劑，然后1000轉分散5分鐘后，過濾即好。（漿料：玻璃珠=1 ：1）

2.2沉淀硫酸鋇耐老化性能對比

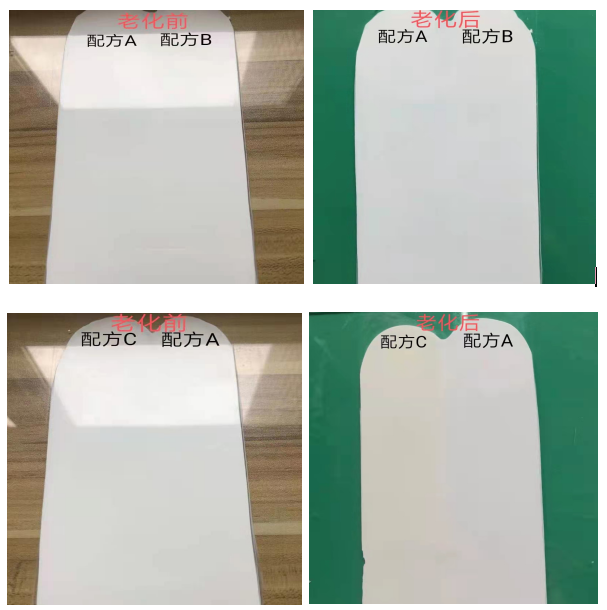

2.3老化箱測試12小時結果

2.4沉淀硫酸鋇老化前后光澤度變化

三、試驗總結

3.1改性沉淀硫酸鋇M-700K1能有效降低涂料成本。

3.2在適當范圍內使用改性沉淀硫酸鋇M-700K1替代鈦白粉，不會影響純色色漿以及色漆的色濃度和遮蓋力，對涂料漆膜機械強度有一定的提高。

3.3在體系中添加改性沉淀硫酸鋇M-700K1對漆膜光澤影響極小，在耐候性方面相比國產普通硫酸鋇傳統填料有明顯提升，不易黃變、粉化。

3.4添加改性沉淀硫酸鋇M-700K1能促進涂料漆膜流平，使光澤度更均勻，保光、保色性好。
